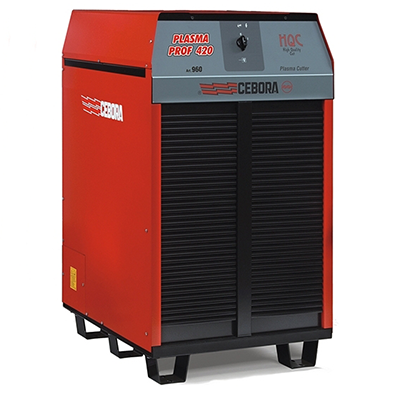

PLASMA PROF 420 HQC
[Art. 960]
Mild Steel Stainless Steel Aluminium O2-Air H35-N2 N2 -H2O H35-N2 N2 - H2O 50 mm 40 mm n.d 40 mm n.dGÉNÉRATEUR MULTITENSION TRIPHASÉ POUR LA DÉCOUPE PLASMA DE HAUTE QUALITÉ
Capacité de perçage:
Avantages
Quelques secondes suffisent pour mettre à jour les logiciels
Possibilité de choisir l’interface
Programmation simple grâce à la console de gaz synergique
Water Secondary Console pour un découpage parfait de l’aluminium et de l’acier
Nos produits bénéficient d’homologations et d’agréments internationaux
Download
Manuale di Istruzioni / Instruction manual
(PDF, 35.7 MB)
IT/EN
PROFIBUS Manuel d'instructions
(PDF, 256.5 KB)
HQC catalogue
(PDF, 11.8 MB)
IT/EN
Eco energy Card
(PDF, 129.8 KB)
CANopen / EtherCAT Manuel d'instructions
(PDF, 399.9 KB)
Pièces de rechange et assistance
Faites confiance à nos services rapides d’assistance, d’entretien et de fourniture de pièces de rechange pour garantir la continuité de vos usinages.
Bénéficiez d’une extension de garantie !
Vous venez d’acheter un nouveau générateur Cebora de soudage ? Étendez la garantie de 12 à 24 mois en enregistrant le produit dans les 15 jours.
Choisir Découper Plasma Cebora
Êtes-vous intéressé par le produit? Vérifiez où trouver et comment contacter un revendeur Cebora!
Où le trouver
Avez-vous besoin de plus d'informations? Contactez-nous et notre service d'assistance se fera un plaisir de résoudre tous vos doutes
Nous contacter
Êtes-vous intéressé par le produit, mais souhaitez-vous d'autres garanties pour savoir s'il vous convient?
Demandez une démo
PLASMA PROF 420 HQC
Générateur multitension triphasé (380/400 V-415/440 V 50/60 Hz) pour la découpe plasma de haute qualité (High Quality Cutting), technologie « Chopper » (hacheur) avec l’installation automatique pour la découpe plasma dotée des types de raccordement suivants : configuration sur table de découpe ou sur robot avec interface analogique ou numérique. SANS groupe de refroidissement
- Microprocesseur ARM de dernière génération
- Plateforme matérielle et logicielle entièrement nouvelle et fiable
- Flexibilité dans le réglage du courant de découpe
- Port USB pour mettre à jour le système de découpe plasma
- Torche CP 450G compatible avec tous les générateurs HQC CEBORA aussi bien pour la découpe 2D que pour la découpe 3D jusqu’à 45° d’inclinaison
- Console de gaz manuelle PGC de type synergique : Conçue pour gérer les paramètres de découpe de manière conviviale et sans aucun risque d’erreur
- Console de gaz automatique APGC pour le contrôle en temps réel de tous les flux de gaz et le passage automatique entre la découpe et le marquage
- HQC CONTROL PANEL, pour les installations automatiques qui ne sont pas totalement intégrées, tableau de commande numérique déporté avec écran tactile pour la programmation du procédé de découpe
- Water Secondary Console, pour la découpe plasma d’acier inoxydable et d’aluminium en utilisant de l’eau comme fluide secondaire, avec une console de gaz manuelle ou automatique
- Unité intégrant HF et vannes gaz qui permet à la fois de limiter la quantité de composants installés sur le gantry (portique), et d’utiliser une seule torche plasma CP 450G courte quelle que soit la dimension de la table de découpe
--
- Art. 960.00 Générateur avec interface analogique
- Art. 960.40 Générateur avec interface numérique CANopen
- Art. 960.41 Générateur avec interface numérique PROFIBUS
- Art. 960.42 Générateur avec interface numérique DeviceNet
- Art. 960.43 Générateur avec interface numérique EtherCAT
- Art. 960.44 Générateur avec interface numérique EtherNet/IP
Consommables spéciaux pour acier doux :
- 50 A Speed, pour augmenter la vitesse de découpe tout en conservant des performances maximales
- 120 A EXP (EXtreme Piercing) pour percer de grosses épaisseurs sans devoir surdimensionner l’installation plasma HQC par rapport aux exigences quotidiennes de la production
- 250 A QPC (Quality Production Cutting) pour obtenir le meilleur compromis entre qualité et productivité
| Art. | 960 | Données techniques |  |
|---|---|---|---|
 |
380/400 V |
Alimentation triphasée |
|
 |
175 A |
Fusible temporisé |
|
 |
81 kW |
Puissance d’installation max. |
|
 |
90 kVA 100 % |
Puissance absorbée |
|
 |
5 A ÷ 420 A |
Plage de réglage du courant de soudure |
|
 |
420 A 100 % |
Facteur de marche (10 min. 40 °C) |
|
 |
ELECTRONIC |
Réglage continu Stepless regulation |
|
 |
IP21S |
Degré de protection |
|
 |
721 kg |
Poids |
|
 |
900x976x1376 mm |
Dimensions (LxPxH) |
|
-
Torche CEBORA CP 450G Blindée pour Robot
[Art. 1223.02] -
Torche CEBORA CP 450 G BLINDÉE pour CNC (294 mm)
[Art. 1224] -
Torche CEBORA CP 450 G BLINDÉE pour CNC (386 mm)
[Art. 1225] -
Unité d’amorçage HV 19/1
[Art. 464] -
Unité vannes gaz
[Art. 469] -
Unité HF + vannes gaz (robot)
[Art. 462] -
PGC-D Consol de gaz manuelle
[Art. 480] -
APGC - Console de gaz automatique
[Art. 466.01] -
Groupe de refroidissement pour l’art. 960
[Art. 1684] -
Unité HF + vannes gaz (CNC)
[Art. 459] -
PGC-H2 Console de gaz manuelle
[Art. 487] -
WSC - Water Secondary Console
[Art. 485] -
Panneau déporté pour console de gaz automatique
[Art. 460.01] -
Liquide de refroidissement
[Art. 1514] -
Connexion raccordement entre le générateur et la console
[Art. 1189] -
Connexion du gaz entre la console et l’unité vannes gaz
[Art. 1166] -
Connexion entre le générateur et l’unité d’amorçage (HQC 420 A)
[Art. 1159] -
Connexion entre le générateur et le panneau
[Art. 1199] -
Connexion entre la CNC et le générateur
[Art. 1200] -
Connexion pour liquide de refroidissement et l’art. 960
[Art.1156] -
Connexion d’alimentation entre le groupe de refroidissement et l’art. 960
[Art. 2050] -
Câble de masse (12 m - 120 mm²)
[Art. 1292.10] -
Kit interface analogique étendue
[Art. 425]
CONFIGURATION DU SYSTÈME SUR TABLE DE DÉCOUPE
- [Art. 1223.02] Torche droite CEBORA CP450 G pour ROBOT. Raccord fixe. Blindée avec poignée courte (294 mm). Longueur 1,5 m. N.B. Autres longueurs sur demande
- [Art. 470] Console de gaz manuelle ou [Art. 466] Console de gaz automatique
- [Art. 469] Unité vannes gaz + [Art. 464] Unité d’amorçage HV 19/1 ou [Art. 459] Unité d’amorçage/vannes plasma HV 19/PVC
- [Art. 1166] Connexion du gaz entre la console [Art. 470/ 466] et l’unité vanne gaz
- [Art. 1159] Connexion entre le générateur et l’unité d’amorçage (HQC 120 A et HQC 250 A)
- [Art. 1189] Connexion de raccordement entre le générateur et la console
CONFIGURATION SUR TABLE DE DÉCOUPE AVEC INTERFACE ANALOGIQUE
CONFIGURATION SUR TABLE DE DÉCOUPE AVEC INTERFACE NUMÉRIQUE
CONFIGURATION DU SYSTÈME SUR ROBOT
- [Art. 1223.02] Torche droite CEBORA CP450 G pour ROBOT. Raccord fixe. Blindée avec poignée courte (294 mm). Longueur 1,5 m. N.B. Autres longueurs sur demande
- [Art. 470] Console de gaz manuelle ou [Art. 466] Console de gaz automatique
- [Art. 462] Unité HF + vannes gaz
- [Art. 1166] Connexion du gaz entre la console [Art. 470/ 466] et l’unité vanne gaz
- [Art. 1159] Connexion entre le générateur et l’unité d’amorçage
- [Art. 1189] Connexion de raccordement entre le générateur et la console
