• Mikroprozessor ARM der letzten Generation
• Völlig neue und zuverlässige Hardware- und Software-Plattform
• Flexible Einstellung des Schneidstroms
• USB-Anschluss zum Aktualisieren der Plasmaschneidanlage
• Brenner CP 450G, kompatibel mit allen Stromquellen HQC CEBORA zum 2D- und 3D-Schneiden mit bis zu 45° Neigung
• Manuelle synergetische Gaskonsole PGC: für die benutzerfreundliche und fehlerfreie Einstellung der Schneidparameter
• Automatische Gaskonsole APGC für die Echtzeit-Regulierung aller Gasströme und den automatischen Übergang vom Schneiden zum Markieren
• HQC CONTROL PANEL, für nicht vollständig integrierte automatische Anlagen; externes digitales Touchscreen-Bedienpanel für die Programmierung des Schneidprozesses
• Water Secondary Console, zum Plasmaschneiden von Edelstahl und Aluminium mit Wasser als Sekundärmedium in Verbindung einer manuellen oder automatischen Gaskonsole
• Die Einheit integriert  HF und Gasventile, sodass weniger Komponenten auf das Portal montiert werden müssen. Außerdem ist die Verwendung eines einzigen kurzen Plasmabrenners CP 450G ungeachtet der Abmessungen des Pantographen möglich.

--

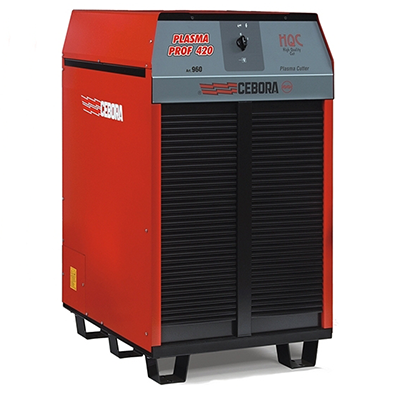

• Art. 960.00 Stromquelle mit analoger Schnittstelle
• Art. 960.40 Stromquelle mit digitaler Schnittstelle  CANopen
• Art. 960.41 Stromquelle mit digitaler Schnittstelle PROFIBUS
• Art. 960.42 Stromquelle mit digitaler Schnittstelle  DeviceNet
• Art. 960.43 Stromquelle mit digitaler Schnittstelle EtherCAT
• Art. 960.44 Stromquelle mit digitaler Schnittstelle EtherNet/IP

Spezielle Verbrauchsteile für Baustahl:

• 50 A Speed zum Erhöhen der Schneidgeschwindigkeit bei gleichbleibend hohen Leistungen
• 120 A EXP (EXtreme Piercing) zum Durchstechen großer Materialstärken, ohne die Plasmaanlage HQC im Vergleich zu den alltäglichen Produktionsanforderungen überdimensionieren zu müssen
• 250 A QPC (Quality Production Cutting)  für den besten Kompromiss zwischen Qualität und Produktivität

•

  Brenner CEBORA CP 450 G GESCHIRMT für Robot

  [Art. 1223.02]

  Zubehör

  Brenner CEBORA CP 450 G GESCHIRMT für Robot

  [Art. 1223.02]

  • [Art. 1223.02] Brenner CEBORA CP 450 G GESCHIRMT für robot ( 294 mm) - 1,5 m. Ohne Verbrauchsmaterial

  Show more

•

  Brenner CEBORA CP 450 G GESCHIRMT für CNC (294 mm)

  [Art. 1224]

  Zubehör

  Brenner CEBORA CP 450 G GESCHIRMT für CNC (294 mm)

  [Art. 1224]

  Brenner CEBORA CP 450 G BEVEL GESCHIRMT für CNC - kurzen Griff.  Ohne Verbrauchsmaterial

  • [Art. 1224.05] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (294 mm) - 5 m
  • [Art. 1224.07] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (294 mm) - 7,5 m
  • [Art. 1224.09] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (294 mm) - 9 m
  • [Art. 1224.12] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (294 mm) - 12 m

  Show more

•

  Brenner CEBORA CP 450 G GESCHIRMT für CNC (386 mm)

  [Art. 1225]

  Zubehör

  Brenner CEBORA CP 450 G GESCHIRMT für CNC (386 mm)

  [Art. 1225]

  Brenner CEBORA CP 450 G BEVEL GESCHIRMT für CNC - langen Griff. Ohne Verbrauchsmaterial

  • [Art. 1225.02] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (386 mm). Länge 1,5 m (für art. 459)
  • [Art. 1225.05] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (386 mm). Länge 5 m.
  • [Art. 1225.07] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (386 mm). Länge 7,5 m.
  • [Art. 1225.15] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (386 mm). Länge 15 m.
  • [Art. 1225.50] Brenner, geschirmt, für Pantographen, mit manuellem Brennerkopfwechsel (386 mm). Länge 12 m.

  Show more

•

  Manuelle Gaskonsole PGC-D

  [Art. 480]

  Zubehör

  Manuelle Gaskonsole PGC-D

  [Art. 480]

  Manuelle Gaskonsole PGC-D für Air, O2, N2, Ar.

  Show more

•

  Manuelle Gaskonsole PGC-H2

  [Art. 487]

  Zubehör

  Manuelle Gaskonsole PGC-H2

  [Art. 487]

  Manuelle Gaskonsole PGC-H2 für H35, F5.

  Nur zu koppeln an [Art. 480]

  Show more

•

  APGC - Automatische Gaskonsole

  [Art. 466.01]

  Zubehör

  APGC - Automatische Gaskonsole

  [Art. 466.01]

  Es ist möglich, die Konsole mit Verbindung zu [Art. 460.01] zu verwenden.

  Show more

•

  WSC - Water Secondary Console

  [Art. 485]

  Zubehör

  WSC - Water Secondary Console

  [Art. 485]

  WSC - Water Secondary Console ist die perfekte Lösung für das Plasmaschneiden von rostfreiem Stahl und Aluminium.
  Zu koppeln mit [Art. 480] o [Art. 466]

  Show more

•

  Zündeinheit HV 19/1

  [Art. 464]

  Zubehör

  Zündeinheit HV 19/1

  [Art. 464]

  Zündeinheit HV 19/1

  Show more

•

  Gasventileinheit

  [Art. 469]

  Zubehör

  Gasventileinheit

  [Art. 469]

  Gasventileinheit

  Show more

•

  HF-Einheit + Gasventileinheit (Roboter)

  [Art. 462]

  Zubehör

  HF-Einheit + Gasventileinheit (Roboter)

  [Art. 462]

  Zünd- und Plasma-Ventileinheit HV19/PVC für ROBOTER

  Show more

•

  Kühlaggregat für Art. 960

  [Art. 1684]

  Zubehör

  Kühlaggregat für Art. 960

  [Art. 1684]

  Kühlaggregat für HQC 420A.

  Zwischenverbindungen zwischen PLASMA PROF 420 HQC und Kühlaggregat:

  • [Art 1156] Zwischenverbindung Wasser
  • [Art 2050] Zwischenverbindung Stromversorgung
  • [Art 1200] Zwischenverbindung CAN

  Show more

•

  Zwischenverbindung Kühlflüssigkeit für Art. 960

  [Art.1156]

  Zubehör

  Zwischenverbindung Kühlflüssigkeit für Art. 960

  [Art.1156]

  Zwischenverbindung Kühlflüssigkeit zwischen Kühlaggregat [Art. 1156] und PLASMA PROF 420 HQC.

  Show more

•

  HF-Einheit + Gasventileinheit (CNC)

  [Art. 459]

  Zubehör

  HF-Einheit + Gasventileinheit (CNC)

  [Art. 459]

  Zünd- und Plasma-Ventileinheit HV 19/PVC für CNC.
  Vereint in einem Gerät die Zündeinheit HV (Art. 464) und die Gasventileinheit (Art. 469).
  Die Einheit kann direkt auf das Portal montiert werden, sodass ungeachtet der Abmessungen des Portals ein einziger kurzer Standardplasmabrenner installiert werden kann.

  Show more

•

  Externes Bedienpanel für die automatische Gaskonsole

  [Art. 460.01]

  Zubehör

  Externes Bedienpanel für die automatische Gaskonsole

  [Art. 460.01]

  Optionales externes Touchscreen-Bedienpanel für die automatische Gaskonsole APGC.

   Nur in Verbindung mit der automatischen Gaskonsole Art. 466.

  Show more

•

  Kühlflüssigkeit

  [Art. 1514]

  Zubehör

  Kühlflüssigkeit

  [Art. 1514]

  Zwei Gebinde mit jeweils 5 Litern Kühlflüssigkeit.

  Show more

•

  Gas-Zwischenverbindung zwischen Konsole und Gasventileinheit

  [Art. 1166]

  Zubehör

  Gas-Zwischenverbindung zwischen Konsole und Gasventileinheit

  [Art. 1166]

  Gas-Zwischenverbindung zwischen manueller [Art. 470] oder automatischer Konsole [Art. 466] und Gasventileinheit.

  • [Art. 1166.01] Länge 6 m.
  • [Art. 1166.02] Länge 9 m.
  • [Art. 1166.10] Länge 12 m.
  • [Art. 1166.20] Länge 20 m.
  • [Art. 1166.25] Länge 25 m.
  • [Art. 1166.30] Länge 30 m.

  Show more

•

  Zwischenverbindung zwischen Stromquelle und Bedienpanel

  [Art. 1199]

  Zubehör

  Zwischenverbindung zwischen Stromquelle und Bedienpanel

  [Art. 1199]

  Zwischenverbindung zwischen Stromquelle und Touchscreen-Bedienfeld [Art. 460.01].

  • [Art. 1199] Länge 5 m.
  • [Art. 1119.20] Länge 10 m.
  • [Art. 1119.50] Länge 20 m.

  Art. 460.01 mit Zwischenverbindung Art. 1199 darf nur mit der automatischen Gaskonsole 466 verwendet werden.

  Show more

•

  Zwischenverbindung zwischen CNC und Stromquelle

  [Art. 1200]

  Zubehör

  Zwischenverbindung zwischen CNC und Stromquelle

  [Art. 1200]

  Zwischenverbindung zwischen CNC und Stromquelle oder Zwischenverbindung zwischen Kühlaggregat und Stromquelle PLASMA PROF 420 HQC.

  • [Art. 1200] Länge 5 m.
  • [Art. 1200.10] Länge 10 m.

  Show more

•

  Zwischenverbindung Stromversorgung zwischen Kühlaggregat und Art. 960

  [Art. 2050]

  Zubehör

  Zwischenverbindung Stromversorgung zwischen Kühlaggregat und Art. 960

  [Art. 2050]

  Zwischenverbindung Stromversorgung zwischen Kühlaggregat [Art. 1684] und PLASMA PROF 420 HQC.

  Show more

•

  Massekabel (12 m - 120 mm²)

  [Art. 1292.10]

  Zubehör

  Massekabel (12 m - 120 mm²)

  [Art. 1292.10]

  Massekabel (12 m - 120 mm²)

  Show more

•

  Kit erweiterte analoge Schnittstelle

  [Art. 425]

  Zubehör

  Kit erweiterte analoge Schnittstelle

  [Art. 425]

  Kit erweiterte analoge Schnittstelle

  Show more

•

  Zwischenverbindung zwischen Stromquelle und Konsole

  [Art. 1189]

  Zubehör

  Zwischenverbindung zwischen Stromquelle und Konsole

  [Art. 1189]

  Zwischenverbindung zwischen Stromquelle und Konsole.

  • [Art 1189.01] Länge 1,5 m.
  • [Art. 1189.10] Länge 12 m
  • [Art. 1189.20] Länge 18 m

  Show more

•

  Zwischenverbindung zwischen Stromquelle und Zündeinheit (HQC 420A).

  [Art. 1159]

  Zubehör

  Zwischenverbindung zwischen Stromquelle und Zündeinheit (HQC 420A).

  [Art. 1159]

  Zwischenverbindung zwischen Stromquelle und Zündeinheit (HQC 420A).

  • [Art. 1159.01] Länge 6 m.
  • [Art. 1159.02] Länge 9 m.
  • [Art. 1159.10] Länge 12 m.
  • [Art. 1159.20] Länge 18 m.
  • [Art. 1159.25] Länge 25 m.
  • [Art. 1159.30] Länge 30 m.

  Show more

KONFIGURATION DER ANLAGE AUF PANTOGRAPHEN

• [Art. 1223.02] Maschinenbrenner CEBORA CP450 G für ROBOTER. Fester Anschluss. Geschirmt, kurze Ausführung (294 mm).  Länge 1,5 m. HINWEIS: Andere Längen auf Anfrage
• [Art. 470] Manuelle Gaskonsole oder [Art. 466] Automatische Gaskonsole
• [Art. 469] Gasventileinheit +  [Art. 464] Zündeinheit HV 19/1  oder  [Art. 459] Zünd- und Plasma-Ventileinheit HV 19/PVC
• [Art. 1166] Gasverbindungsleitung zwischen Konsole [Art. 470/ 466] und Gasventileinheit
• [Art. 1159] Zwischenverbindung zwischen Stromquelle und Zündeinheit (HQC 120A und HQC 250A)
• [Art. 1189] Zwischenverbindung zwischen Stromquelle und Konsole

KONFIGURATION AUF PANTOGRAPHEN MIT ANALOGER SCHNITTSTELLE

KONFIGURATION AUF PANTOGRAPHEN MIT DIGITALER SCHNITTSTELLE

KONFIGURATION DES SYSTEMS AUF ROBOTER

• [Art. 1223.02] Maschinenbrenner CEBORA CP450 G für ROBOTER. Fester Anschluss. Geschirmt, kurze Ausführung (294 mm).  Länge 1,5 m. HINWEIS: Andere Längen auf Anfrage
• [Art. 470] Manuelle Gaskonsole oder [Art. 466] Automatische Gaskonsole
• [Art. 462] HF-Einheit + Gasventileinheit
• [Art. 1166] Gasverbindungsleitung zwischen Konsole [Art. 470/ 466] und Gasventileinheit
• [Art. 1159] Zwischenverbindung zwischen Stromquelle und Zündeinheit
• [Art. 1189] Zwischenverbindung zwischen Stromquelle und Konsole
