PLASMA PROF 180 HQC

[Art. 968]

SPANNUNGSUMSCHALTBARE DREIPHASIGE PLASMASCHNEIDSTROMQUELLE FÜR HOCHQUALITÄTSSCHNITTE



icons8-ruler-45.png  Einstechkapazität

Mild Steel

Stainless Steel

Aluminium

O2-Air

H35-N2

N2 -H2O

H35-N2

N2 - H2O

40 mm

30 mm

30 mm

30 mm

30 mm

Vorteile

Schnelle Aktualisierung der Software

Schnittstelle wählbar

Neue manuelle Gaskonsole PGC-D

PGC-H2 und WSC für einen perfekten Schnitt bei Aluminium und Stahl

Unsere Produkte verfügen über internationale Zulassungen und Genehmigungen



Download

Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 37.4 MB)
Storia degli aggiornamenti / Update history - Rel. 15 (24/10/2024)
(PDF, 173.7 KB)
HQC Catalogue 2023
(PDF, 3.4 MB)
Eco Energy Card
(PDF, 129.1 KB)
PROFIBUS Betriebsanleitung
(PDF, 256.5 KB)
CANopen / EtherCAT Betriebsanleitung
(PDF, 399.9 KB)

Ersatzteile und Kundendienst

Verlassen Sie sich auf unsere schnellen Kunden-, Wartungs- und Ersatzteildienste, um Ihren unterbrechungsfreien Betrieb zu gewährleisten.

Kundendienst anfordern Originalersatzteile

Verlängern Sie die Garantie!

Haben Sie gerade eine neue Schweißstromquelle von Cebora erworben? Verlängern Sie die Garantie von 12 auf 24 Monate, indem Sie das Produkt innerhalb von 15 Tagen registrieren.

Produkt registrieren
Youtube video

Wählen Plasmaschneiden Cebora

Wo es zu finden ist
Kontaktiere uns
Eine Demo anfordern

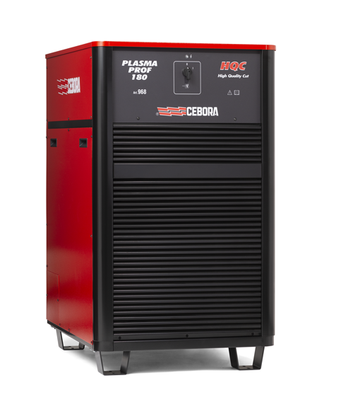

PLASMA PROF 180 HQC

Spannungsumschaltbare dreiphasige für Hochqualitätsschnitte (High Quality Cutting); Betrieb mit automatischer Plasmaschneidanlage mit den folgenden Anschlussarten: Konfiguration auf Pantographen oder Roboter mit analoger oder digitaler Schnittstelle

  • Mikroprozessor ARM der letzten Generation
  • Völlig neue und zuverlässige Hardware- und Software-Plattform
  • Flexible Einstellung des Schneidstroms
  • USB-Anschluss zum Aktualisieren der Plasmaschneidanlage
  • Brenner CP 455G, mit der man bis zu 55° in einem Winkel schneiden kann.
    Eine einzige brenner zum Schneiden von 2D [Art. 1642] von 3D-Ausschnitt [Art. 1640] sowohl Roboter [Art. 1639] mit nur einer erneuerten Familie von Verbrauchern, die sowohl für den geraden als auch den trinkenden Schnitt geeignet sind
  • Neues Manuelle Gaskonsole mit einem aus drei Einheiten bestehenden Modularsystem, von denen zwei optional sind:
    • PGC-D: Hauptkonsole mit 7" Touchscreen-Panel und USB-Port zum Programmieren von Schnittparametern für jede mögliche Material- und Gaskombination
    • PGC-H2: Schnittkonsole aus Edelstahl und Aluminium mit Wasserstoffgemischen
    • WSC: zum Plasmaschneiden von Edelstahl und Aluminium mit Wasser als Sekundärmedium in Verbindung einer manuellen oder automatischen Gaskonsole
  • Automatische Gaskonsole APGC für die Echtzeit-Regulierung aller Gasströme und den automatischen Übergang vom Schneiden zum Markieren
  • HQC CONTROL PANEL, für nicht vollständig integrierte automatische Anlagen; externes digitales Touchscreen-Bedienpanel für die Programmierung des Schneidprozesses

--

  • Art. 968.00 Stromquelle mit analoger Schnittstelle
  • Art. 968.40 Stromquelle mit digitaler Schnittstelle CANopen
  • Art. 968.41  Stromquelle mit digitaler Schnittstelle PROFIBUS
  • Art. 968.42 Stromquelle mit digitaler Schnittstelle DeviceNet
  • Art. 968.43 Stromquelle mit digitaler Schnittstelle EtherCAT
  • Art. 968.44 Stromquelle mit digitaler Schnittstelle EtherNet/IP

Art. 968

230 V
400 V
440 V
50/60 Hz
± 10%

Dreiphasiger Netzanschluss
Three phase input

125 A
80   A
63   A

Träge Sicherung
Fuse rating (slow blow)

40 kVA ± 10%

Max. Leistungsaufnahme mit CP455G
Max. input power with CP455G

10 A ÷ 180 A

Schweißstrom
Current adjustment range

180 A 100%

Einschaltdauer (10 min, 40°C)
Gemäß Norm IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

ELECTRONIC

Stufenlose Einstellung
Stepless regulation

IP21S

Schutzart
Protection class

380 kg

Gewicht
Weight

750x1370x1310 mm

Abmessungen (BxLxH)
Dimensions (WxLxH)

HQC-Plasmasystem mit getrennter HF-Einheit und Ventileinheit Layout für CNC-Maschine

1     Generatore
       Power source

6    Unità accensione HF
      HF ignition unit

2     Console gas
       Gas console

7    Connessione Generatore-Unità accensione HF
     Power source-HF ignition unit connection

3     Connessione Generatore-Console gas
       Power source-Gas console connection

9    Torcia
      Torch

4      Unità valvole
        Valves unit

10    Console gas opzionale
        Optional gas console

5     Connessione Console gas-Unità valvole
       Gas console-Valves unit connection

11    Console acqua opzionale
       Optional water console



HQC-Plasmasystem mit integriertem HF-Ventil-Layout für CNC-Maschine

1      Generatore
       Power source

8     Unità integrata accensione HF + valvole
        Integrated HF ignition + Valves unit

2     Console gas
       Gas console

9      Torcia
        Torch

3     Connessione Generatore-Console gas
       Power source-Gas console connection

10    Console gas opzionale
        Optional gas console

5     Connessione Console gas-Unità valvole
       Gas console-Valves unit connection

11    Console acqua opzionale
        Optional water console

7     Connessione Generatore-Unità accensione HF
       Power source-HF ignition unit connection

HQC Plasmasystem mit integriertem HF Valve Unit Layout für Roboter

1    Generatore
      Power source

8    Unità integrata accensione HF +valvole
      Integrated HF ignition + Valves unit

2    Console gas
      Gas console

9   Torcia
     Torch

3    Connessione Generatore-Console gas
      Power source-Gas console connection

10  Console gas opzionale
      Optional gas console

5    Connessione Console gas-Unità valvole
      Gas console-Valves unit connection

11   Console acqua opzionale
       Optional water console

7    Connessione Generatore-Unità accensione HF
      Power source-HF ignition unit connection
