WIN TIG AC-DC 450 T

[Art. 396]

KOMPAKTE DREIPHASIGE INVERTERSTROMQUELLE ZUM ELEKTRODEN-HAND- UND WIG-AC/DC-SCHWEISSEN. HOCHFREQUENZÜNDUNG

icons8-electrical-35.png  400 V 50/60 Hz  ±15 %

Vorteile

Einfaches und intuitives LCD-Touch-Display

Inklusive der Funktionen TIG DC

Funktionen TIG AC und MIX AC+DC

Fernregelung und
Datensicherung

Konform mit Industrie 4.0

Die Frequenz AC kann nun im Bereich von 50 bis 200 Hz eingestellt werden.

Unsere Produkte verfügen über internationale Zulassungen und Genehmigungen



Download

Storia degli aggiornamenti / Update history - Rel. 1.16.2
(PDF, 357.4 KB)
Network Configuration - Instruction manual
(PDF, 717.2 KB) 11 languages
ListaRicambi-SpareParts#396#Multilingua#3301078.pdf
(PDF, 5.5 MB)
TIG AC-DC Family
(PDF, 6.7 MB) FR/DE C505 R3
Eco Energy Card
(PDF, 129.2 KB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 144.3 MB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 840.5 KB) Fur Art. 809
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 359.5 KB) Quality control - Art. 273
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 349.8 KB) MQTT - Art. 817

Ersatzteile und Kundendienst

Verlassen Sie sich auf unsere schnellen Kunden-, Wartungs- und Ersatzteildienste, um Ihren unterbrechungsfreien Betrieb zu gewährleisten.

Kundendienst anfordern Originalersatzteile

Verlängern Sie die Garantie!

Haben Sie gerade eine neue Schweißstromquelle von Cebora erworben? Verlängern Sie die Garantie von 12 auf 24 Monate, indem Sie das Produkt innerhalb von 15 Tagen registrieren.

Produkt registrieren

Wählen TIG Cebora

Wo es zu finden ist
Kontaktiere uns
Eine Demo anfordern

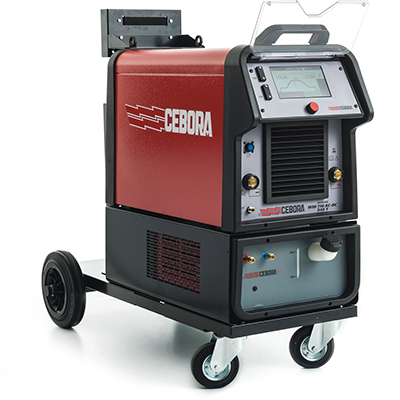

WIN TIG AC-DC 450 T

Dreiphasige Inverterstromquelle (400 V 50/60 Hz ±15%) zum WIG-Impulsschweißen und Elektroden-Hand-Schweißen (MMA) mit Gleich- und Wechselstrom; mit Hochfrequenzzündung

  • 7"-Touch-Display
  • Inklusive Kühlaggregat und Fahrwagen für die Stromquelle
  • Die Funktion EVO LIFT  gestattet es, die Elektrode punktgenau aufzusetzen, wodurch der Wärmeeintrag kontrolliert und die Oxidation des Werkstücks vermieden werden kann.
  • Funktion EVO START zum Optimieren der Verbindung der Kanten
  • Schweißprozess WIG APC (Active Power Control), der einen tieferen Einbrand und einen stabileren Lichtbogen garantiert, das Festkleben der Elektrode am Werkstück verhindert und die Anpassung des Lichtbogens an die Schweißbedingungen nur durch Bewegen des Brenners ermöglicht.
  • Funktion Intervallschweißen für Schweißnähte ohne Anlauffarben; Unterbrechung auf Hundertstelsekunden einstellbar.
  • Funktion Puls auf bis zu 2,5 kHz einstellbar
  • Schweißprozess eXtra Pulse (XP): Gepulster Lichtbogen mit sehr hoher Frequenz für Arbeiten an dünnen Blechen, bei denen der Wärmeeintrag möglichst gering sein muss.
  • Der Prozess  XP kann mit dem Impulsbetrieb mit niedriger Frequenz gekoppelt werden, um bei mittleren bis geringen Materialstärken den Einbrand und die Schweißgeschwindigkeit zu erhöhen.
  • Funktion JOB  zum Speichern von bis zu 99 Schweißprogrammen
  • Mindeststrom DC 3 A
  • Advanced users: Softwarepaket für die erweiterte Benutzerverwaltung [Art. 809]
  • Quality control: Softwarepaket für die Qualitätskontrolle [Art. 273]
  • Production mode: Softwarepaket für das Produktionsmanagement [Art. 817]
  • Mit der Funktion TIG AC können Amplitude und Dauer der Halbwellen für die Einbrandwirkung und die Reinigungswirkung unabhängig eingestellt werden.
  • Schweißprozess TIG AC+DC zum Schweißen von Aluminium und seinen Legierungen
  • Frequenz AC einstellbar im Bereich von 50 bis 200 Hz
  • Im Wechselstrombetrieb können verschiedene Kombinationen der drei Wellenformen (Rechteck-, Dreieck- und Sinuswelle) gewählt werden.
  • Schweißprozess MMA AC zum Elektrodenschweißen an magnetisierten Blechen. Er verhindert das Auftreten der magnetischen Blaswirkung beim Schweißen von Vierkantrohren und wird normalerweise bei Instandsetzungsarbeiten genutzt.
  • Funktion VRD: Sie senkt die Leerlaufspannung, sodass die Sicherheit des Schweißers bei der Arbeit in Umgebungen mit hoher elektrischer Gefährdung gewährleistet ist.
  • Industrie 4.0-konforme Stromquellen: Die neue Hardwarestruktur wendet einen Webserver an (über den Ethernet-LAN-Anschluss oder, mit einem externen Kit, durch
    Wi-Fi), der es dem Bediener ermöglicht, alle Aktivitäten auszuführen, die Datenerfassung und -verarbeitung, Konfiguration von Schweißparametern, Diagnose und
    Fernhilfe erfordern.
  • Benutzerschnittstelle, mittels Personal Computer, Tablet und Smartphone verwaltet
  • 2 USB-Anschlüsse zum Datenherunterladen und Software-Update
  • Mit digitalem Volt-/Amperemeter (Genauigkeit 1%) und thermischen Schutzeinrichtungen
  • Leicht abnehmbares Gitter der Stromquellenkühlung

[Art. 396.55] Version mit dreiphasigem Spartransformator 50/60Hz, (200)-220-440-480 V

Art.-Nr. 396 Technische Daten

TIG

 MMA

400 V 50/60 Hz
± 15%

Dreiphasiger Netzanschluss
Three phase input

20 A

Träge Sicherung
Fuse rating (slow blow)

18,2 kVA 50%
15,9 kVA 60%
13,8 kVA 100%

17,8 kVA 45%
15,2 kVA 60%
13,9 kVA 100%

Leistungsaufnahme
Input power

3 ÷ 450 A

10 ÷ 360 A

Stromeinstellbereich
Current adjustment range

450 A 50%
400 A 60%
380 A 100%

 360 A 45%
340 A 60%
320 A 100%

Einschaltdauer (10 min, 40°C)
Gemäß Norm IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

IP23S

Schutzart
Protection class

112 kg

Gewicht
Weight

588x1120x1010 mm

Abmessungen (BxLxH)
Dimensions (WxLxH)

  • Chemische Industrie
  • Schwerstahlbau
  • Schiffsbau
  • Hoch- und Tiefbau
  • Handwerk
  • Lebensmittelindustrie
  • Industrial & Energy plant
  • Bau von Lastkraftwagen, landwirtschaftlichen Maschinen und Schienenfahrzeugen
  • Planmäßige Wartung
  • Landwirtschaft
  • Ölplattformen
